Projet : le compteur de lignes Durée : 4 x 45 minutes

Programmez Thymio pour qu’il compte le nombre de lignes parallèles dessinées sur une feuille.

Consignes

Niveau 1 : Thymio compte les lignes

Thymio doit compter (en base 2) le nombre de lignes noires sur des feuilles (fournies). Il y en aura entre 6 et 15 et elles ne seront ni de la même largeur, ni régulièrement espacées.

1. Thymio affichera au fur et à mesure le résultat en binaire à l'aide de 4 LED du cercle selon la convention ci-dessous.
2. On entendra une note et on verra le compteur s'incrémenter quand Thymio roulera sur une nouvelle ligne.
3. Il s'arrêtera de lui-même quand il aura parcouru toute la page A4. Voir la vidéo ci-dessus.

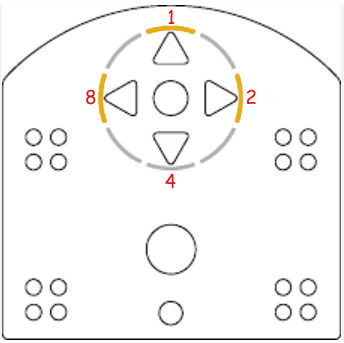

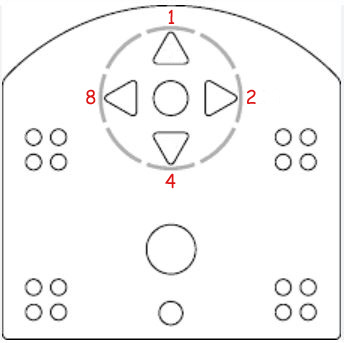

Emplacement des bits	1011 en binaire = 8+2+1 = 11 en décimal

Niveau 2 : Thymio vérifie son comptage

4. Une fois arrivé au bout de la page, Thymio fait un demi-tour et recompte les lignes (comme au point 2), mais cette fois-ci en décrémentant le compteur.
5. S'il trouve 0 à la fin, il s'illumine en vert, sinon il s'illumine en rouge.

A rendre

Rendre un rapport imprimé et agraphé comprenant :

• Nom, prénom et classe
• Introduction : présentez le problème à quelqu'un qui n'y connait rien
• Comptages des lignes (si vous avez choisi le niveau 2, il faudra présenter deux algorithmes : un pour incrémenter et un pour décrémenter).
  • question centrale : comment fait-on pour incrémenter (et décrémenter) un compteur en base 2 ? (si possible sans passer par la base 10...)
  • donner l'algorithme en pseudo-code ou sous forme d’un organigramme : présentez votre méthode de façon détaillée, de sorte que n'importe qui puisse l'utiliser, et cela dans n'importe quel langage.
  • copie d’écran du programme Scratch
• Conclusion : votre programme fonctionne-t-il bien ? Avez-vous rencontré des problèmes inattendus ? Comment avez-vous choisi vos paramètres ? Etc.

Tout le rapport doit être entièrement écrit à l’ordinateur (pas à la main). Pour réaliser des organigrammes, il existe des logiciels gratuits. Personnellement, j'utilise Libre Office Draw.
Il faut absolument respecter le délai.

A titre d'exemple, vous pouvez consulter ce rapport (concernant un autre projet). Voilà ce qu'il faut rendre pour avoir la note maximale...

Critères d’évaluation

• Respect des consignes et du délai : 5 points
• Aspect général du rapport (présentation, orthographe, etc.) : 10 points
• Algorithme de comptage : 15 points
• Programme Scratch : 10 points (une démonstration pourra être demandée)

Note

• Niveau 1 : 1 + (nombre de points)/10. La note maximale est donc 5.
• Niveau 2 : 1 + (nombre de points)/8. La note maximale est donc 6.

Didier Müller, 22.3.22
